一、工作原理及結構特點

1.1 XGF單螺桿泵屬于容積式泵。其主要工作部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙螺旋面螺桿襯套（稱定子）。工作原理是：當電機（或電磁無級調速電機）帶動泵轉動時，螺桿一方面進料時在螺旋作用下強制推出，另一方面它又沿襯套內表面滾動，于是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距，隨著螺桿的連續轉動，液體以螺旋形式從一個密封腔壓向另一個密封腔，最后擠出泵體。

1.2 螺桿泵是一種新型的輸送液體的機械，具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我公司生產的單螺桿泵凡接觸物料部位，均選用優質不銹鋼制作，襯套根據輸送不同的介質選用不同的橡膠制作，可適用輸送工作溫度≤80℃（特種襯套可達150℃），粘度較大的介質，其介質的懸浮液含量按體積計不得超過40%（如為粉狀微�？蛇_70%）、ZUI大粒徑不超過螺桿的偏心距，ZUI大纖維長度不超過0.4倍的螺桿螺距。

二、規格和性能表

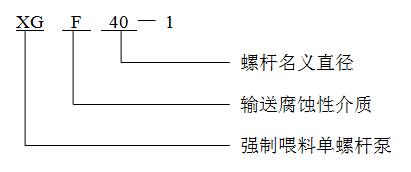

★ 型號說明：

三、結構簡介

★ XGF系列單螺桿泵由電磁調速電機、連軸器、泵和底座5部份組成（見附圖）；

★ 連軸器采用水泵爪型彈性連軸器；

★ 泵旋轉方向：從驅動端看為逆時針方向旋轉；

四、泵的安裝

★ 根據泵的總圖和說明書所提供的安裝尺寸澆注和確定地腳螺栓的位置。一般情況下不宜改變泵的進出口方向。

★ 基礎面應使用水平儀校平，待基礎的水泥凝固后將泵安裝在基礎上。

★ 在電機、泵和底座分別安裝的情況下，應嚴格檢查電機輸出軸和泵軸的同軸度，兩軸線偏移不應超過±02mm。倘若其軸線不重合，就會產生振動，使泵軸發熱、甚至損壞泵。

★ 泵的吸入和排出管道應有自己的支架，一般不允許讓泵體承受管路的重量。在泵處于倒灌工作時，可以不安裝底閥，但應在吸入管路上控制閥。

★ 泵安裝前一定要徹底清除管道內雜物，如：焊渣、金屬屑等，以免泵啟動時被吸入造成事故。

五、泵的使用

★ 啟動：

1、準備必要的扳手和工具；

2、檢查機座軸承的油腔有無潤滑油；

3、檢查空心軸的軸密封是否適當，填料壓蓋不可將盤根壓得過緊，允許呈滴狀滲出；

4、用手或管子鉗轉動連軸器，注意泵體內有無異物碰撞雜聲和卡死現象，如有，應消除后方可開車；

5、將料液注滿泵腔，切勿干摩擦運行，以免損壞襯套；

6、全開出液管閥門；

7、接通電機電源。

★ 停車

1、關閉吸入口閥門；

2、關閉排出口閥門；

3、停止電機；

備注：若流量顯著減少，說明橡膠襯套已磨損，應 更換新襯套后再運轉使用。
