一、描述

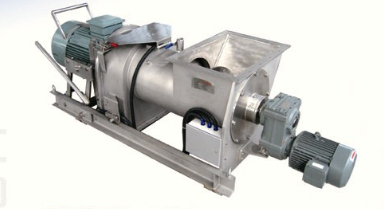

CP型鋸齒破碎機適用于將有核水果，漿果，纖維質等產品如草藥/蔬菜/根莖產品等切碎，制造果漿提取汁液。通過改變電機的驅動可以獲得更細的果漿。所有有關接觸研磨的元件及ZUI終產品果漿的部分都是符合食品制造要求的�？梢酝ㄟ^改變尺寸提供特殊用途服務。

二、結構

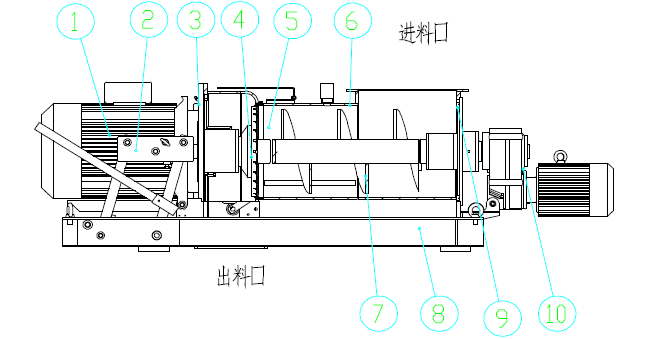

1、機包括一個外殼體(6)，外殼下面相連的是殼支架(8)。裝配在殼外端壁（9）后面的是蝸輪減速機（10）。減速機與外殼包裹的螺旋（7）相連。在外殼前沿，是帶有破碎機構（4）的破碎區（5）。主電機（1）法蘭連接于外殼（6）的前法蘭并與破碎機構相連（3）。支撐連桿結構（2）用于支撐電機固定法蘭（3）。

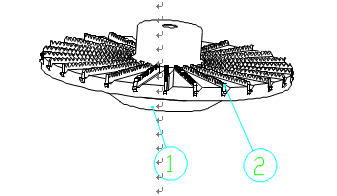

破碎產品部分主要包括托（1），齒狀刀片及刀片的星形排布，它還包括一可調機械結構，使得破碎區齒狀刀片與殼體之間的距離可調。

2、其他元件的連接

供料是在封閉的料斗暢通的情況下完成的。依據破碎機的型號不同，果漿直接從開啟的出口進入果漿罐，或者由一個中轉罐經果漿泵轉移走，做下一步處理。

3、功能

產品從一個封閉的料斗，通過進料口進入喂料區，由螺旋輸送經升壓區移送至破碎區，然后到達旋轉破碎機構，在那里由鋸齒刀片進行研磨。果漿通過一預設的狹縫出口排離殼體。研磨器盤表面與研磨空間邊緣之間的開口距離是由要破碎的材料來定的。從開口處出來的產品限度有 5種范圍，從 0至 10mm。

三、技術參數

CP-30 鋸齒破碎機ZUI大產量

蘋果…………………………………………20-30噸/小時

胡蘿卜………………………………………10-15噸/小時

主啟動破碎機……………………………………30kW

供料齒輪馬達……………………………………3kW

破碎…………………………………………450kg

驅動單元……………………………………350kg

四、操作說明

1、開機前的檢查

1）設備是否已安全就位，各連接件無松動現象。

2）設備限位開關及控制系統是否安全可靠。

3）設備各傳動部件的潤滑狀態。

2、啟動：破碎機只有達到下列條件方可啟動

1）防松蹦的蓋子是關閉的。

2）出料蓋處于敞開狀態。

3、停止

1）根據控制面板選擇停止按鈕。

2）如果在破碎機中斷工作、進行維護維修時，殼體的出料蓋必須關閉。

五、維護保養

1）每班結束對設備進行內外清洗，保持設備潔凈。

2）定期對各軸承加注潤滑酯，保證各傳動部件的安全運轉 。

3）各安全限位開關必須可靠，如有異常須更換開關。

4）定期檢查橡膠密封條的可靠性，防止其老化。

5）須經常檢查設備各連接件有無松動現象，作必要緊固。

6）傳動減速機定期加注規定標號潤滑油。
