CPS型鼠籠式破碎機

一、概述

1.1 鼠籠式破碎機為我公司測繪設計的水果破碎機械，具有結構新穎、緊湊、噪音低、生產能力大、適用范圍廣等特點。該機采用全不銹鋼材料制作，經久耐用、符合食品衛生。

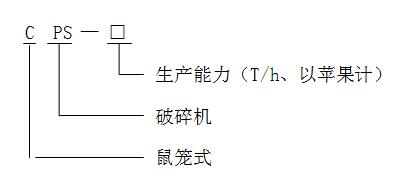

1.2 型號組成及意義

二、結構特征及工作原理
★ 該機由機座、機架、定子、轉子、刀排、螺旋供料套、傳動部件等組成。

★ 工作時電機經一對皮帶輪減速驅動主軸旋轉，主軸上裝有螺旋供料套及轉子部件。由前道工序升運上來的水果落入進料斗中，由于螺旋供料套與機座間間隙的存在，物料一邊沿軸向向前推進，一邊得到粗破碎，粗破碎后的物料隨即進入細破碎區；轉子上的刮板帶動物料高速旋轉，定子上的刀排將物料進一步破碎（注：刀排可兩面使用），此時物料粒度一般在3-8mm左右（注：特殊要求可通過定制篩網實現）。

★ 破碎后的物料由另配的帶推進器的單螺桿泵泵入帶式壓濾機榨汁（注：泵根據用戶要求選用自產或蘭州耐馳產）。

三、技術參數

	生產能力（T/h）	配用功率（KW）	主軸轉速 （rpm）	外形尺寸（mm×mm）
CPS-5	5	4	1000	1200×1000×2200

四、安裝、調試及使用

4.1 緊定好整機上各部位的螺栓；

4.2 整機用水平儀找平，不允許傾斜及振動，清洗整機內外，保持潔凈；

4.3 檢查機門鎖緊機構是否可靠；

4.4 開機前各潤滑部位加規定標號的潤滑油，以后每100小時加注一次；

4.5 檢查三角帶松緊是否合適；

4.6 手動空轉，確認靈活無異常；

4.7 經以上檢查確認無誤后，方可接通電源試機，經過試運行幾次后無誤后方可加料運行（注：空機不可長時間運轉）；

4.8 工作結束后，及時清洗機器內外，保持內外潔凈；

4.9 經常檢查電機是否過載發熱，若發現不良現象及時與維修人員聯系；
